官方微信
ENGLISH
139 2620 8052
3D打印手艺正快速改变着古板的生产方法和生涯方法 ，短短30年 ，3D打印手艺已获得迅速生长 ，并受到天下各国普遍关注。随着3D打印手艺成熟度及性能的一直提升 ，3D打印应用的质料也越来越普遍 ，特殊是金属质料。我们知道SLM手艺与SLS手艺是主流的金属零件打印手艺 ， 那么它们有何差别 ？
1989年 ，美国Texas大学C. Deckard提出激光选区烧结(SLS)手艺 ，稍后组建DTM公司。1995年 ，德国Fraunhofer激光器研究所提出了激光选区熔化(SLM)手艺 ，用它能直接成型出靠近完全致密的金属零件。 SLM与SLS同为粉末打印手艺 ，在打印历程上是基本一致的。打印最先前由铺粉车将粉末质料铺至打印平台 ，再由激光举行烧结或融化 ，实现一层的打印 ，每完成一层 ，成型平台会下降一个层厚的高度 ，随后铺粉车会重新铺粉 ，再由激光热作用成型 ，一层一层堆叠直至形成一个三维零件 ，为避免金属氧化 ，整个历程需要在惰性气体情形下举行。

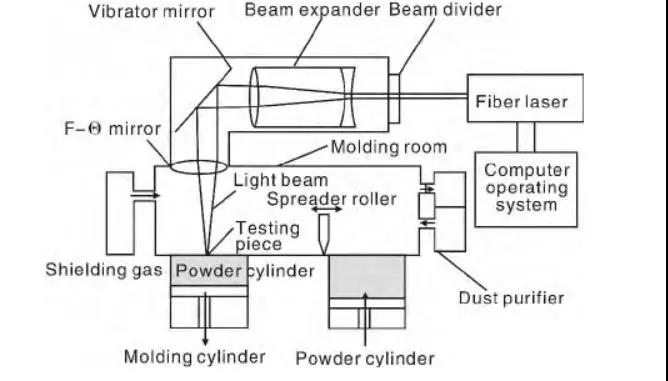

SLM成型原理图

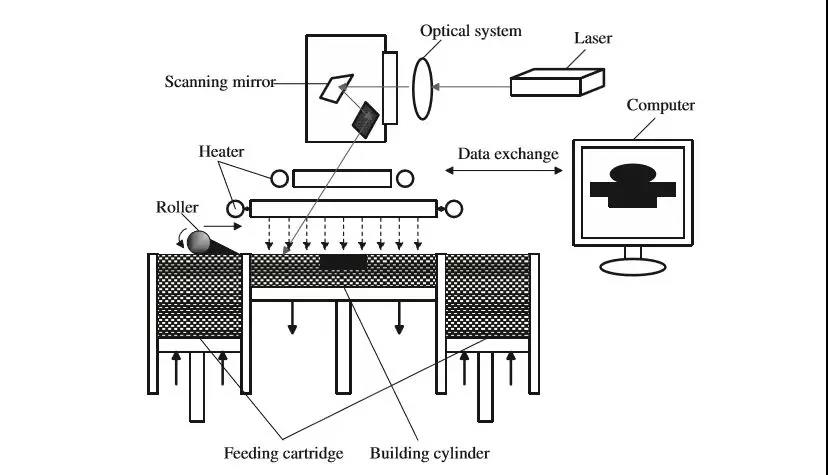

SLS成型原理图
虽然两种手艺的原理都是使用的激光束的热作用 ，但由于SLM与SLS激光的作用工具差别 ，他们所使用的激光器也有所差别。SLM手艺为了更好的融化金属 ，需要使用金属有较高吸收率的激光束 ，以是一样平常使用的是Nd-YAG激光器（1.064微米）和光纤激光器（1.09微米）等波长较短的激光束。SLS手艺一样平常应用的是波长较长（9.2-10.8微米）的CO2激光器。
SLM手艺打印金属
SLM手艺通过激光器对金属粉末直接举行热作用 ，使其完全融化再经由冷却成型。SLM是极具生长远景的金属零件3D打印手艺 ，SLM成型质料多为简单组分金属粉末 ，包括奥氏体不锈钢、镍基合金、钛基合金、钴铬合金和珍贵金属等。激光束快速熔化金属粉末并获得一连的熔道 ，可以直接获得险些恣意形状、具有完全冶金团结、高精度近乎致密金属零件。

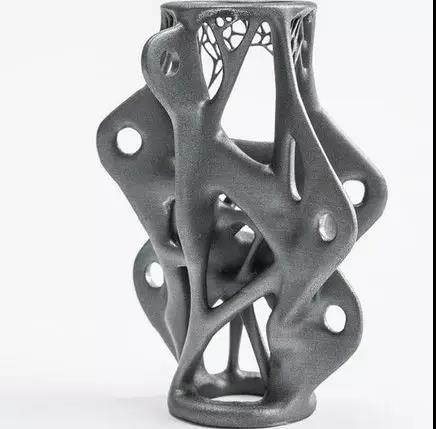

使用SLM手艺打印的金属件
SLS手艺打印金属
简单金属粉末烧结
简单金属粉末的烧结：例如铁粉 ，先将铁粉预热到一定温度 ，再用激光束扫描、烧结。烧结好的制件经热等静压处置惩罚 ，可使最后零件的相对密度抵达99.9%。
金属混淆粉末烧结
金属混淆粉末的烧结：主要是两种金属的混淆粉末 ，其中一种粉末具有较低的熔点 ，另一种粉末的熔点较高。例如青铜粉和镍粉的混淆粉。先将金属混淆粉末预热到某—温度．再用激光束举行扫描 ，使低熔点的金属粉末熔化(如青铜粉) ，从而将难熔的镍粉粘结在一起。烧结好的制件再经液相烧结后处置惩罚 ，可使最后制件的相对密度抵达82%。
金属粉末与有机黏合剂粉末的混淆体
使用SLS手艺打印的金属件
除此之外 ，激光烧结历程中先是用灯管加热或者金属板热辐射的方法 ，将粉材加热到凌驾结晶温度 ，或许170摄氏度左右 ，使用被熔化的质料实现黏结成型 ，以是实体保存孔隙 ，力学性能差 ，部分零件要使用的话还要经由高温重熔。SLM是激光选区熔化 ，顾名思义也就是在加工的历程中用激光使粉体完全熔化 ，不需要黏结剂 ，成型的精度和力学性能都比SLS要好 ，然而由于SLM没有热场 ，它需要将金属从20℃的常温加热到上千度的熔点 ，这个历程需要消耗重大的能量。
地点：珠海市高新区鼎兴路178号华发智造工业园4栋3楼
邮箱：laseradd11@laseradd.com
粤公网安备 44010302000658号
Powered by SE
微信扫一扫
微信公众号
官方微信
